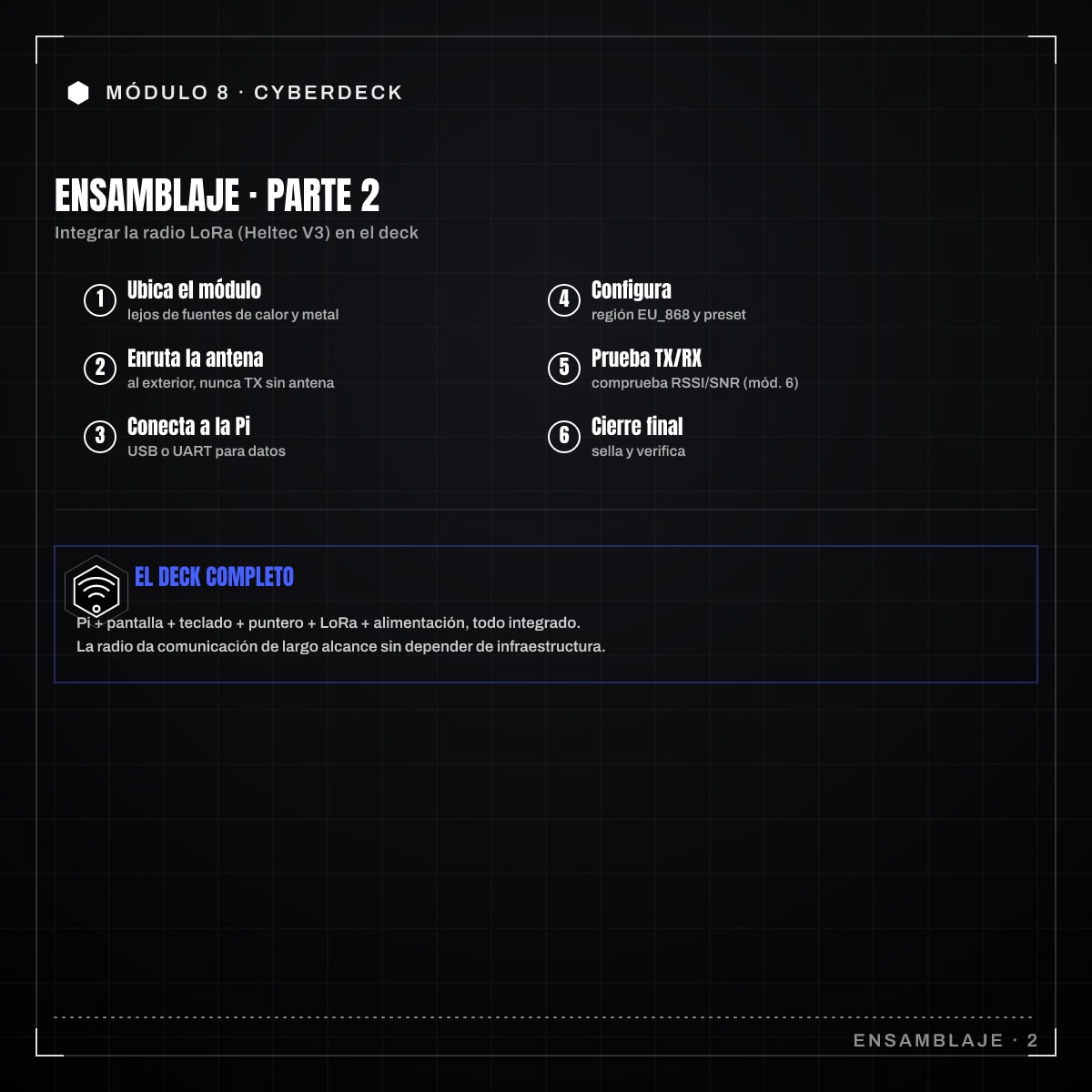

Infografía: 8.9 · Ensamblaje paso a paso parte 2

Ensamblaje paso a paso parte 2: integrar LoRa (Heltec V3, enrutado de antena, configuración conjunta con RPi)

Tu deck ya funciona como ordenador portátil. En la parte 1 lo montaste deliberadamente sin radio, para tener una base validada. Ahora le añades lo que lo convierte en un cyberdeck de comunicaciones: la radio LoRa, con el módulo Heltec WiFi LoRa 32 V3. Lo haces en esta segunda fase, sobre una base que ya sabes que arranca, muestra imagen y teclea. Si algo falla a partir de aquí, sabes que el culpable es la radio o su integración, no el resto.

Qué es el Heltec V3

El Heltec WiFi LoRa 32 V3 es la misma placa cuyo esquemático leíste en el módulo 3 y que usaste en el módulo 6: una placa de desarrollo basada en un MCU (Microcontroller Unit, microcontrolador: un procesador con memoria y periféricos en un solo chip) ESP32-S3, con radio LoRa Semtech SX1262 integrada, una pequeña pantalla OLED de 0,96” y WiFi/Bluetooth. Trabaja a 3,3 V y se conecta a la Raspberry Pi por USB serie: ese único cable le da alimentación y le permite hablar con la Pi a la vez.

En el árbol de alimentación reservamos una salida de 3,3 V para la lógica LoRa, pero si alimentas el Heltec por su USB desde la Pi, la propia placa regula lo que necesita. Decide qué esquema usas y sé coherente con el diseño del módulo de alimentación.

Paso 1: ubicar el módulo

Antes de conectar nada, decide dónde va físicamente. Dos cosas mandan:

  • La antena. El Heltec lleva una antena que necesita espacio y no debe quedar enterrada entre piezas metálicas o pegada a la batería y la Pi, que la apantallan. Cuanto más despejada y hacia el exterior, mejor alcance.
  • El calor. La radio se calienta al transmitir. No la pegues contra la Pi, que ya es la fuente de calor principal.

Paso 2: enrutar la antena

El enrutado de antena es lo más delicado de esta fase. Reglas:

  • Usa el conector de antena del Heltec (el conector coaxial miniatura U.FL/IPEX del módulo 6, unido por un latiguillo terminado en SMA si sacas la antena al exterior).
  • Nunca alimentes ni transmitas sin antena conectada. Transmitir sin carga de antena puede dañar la etapa de potencia del SX1262.
  • Mantén el cable de antena separado de los cables de datos y de potencia. Si puedes, saca la antena fuera de la carcasa por una ventana con su strain relief.
  • Respeta el radio de curvatura del cable coaxial; doblarlo en ángulo cerrado degrada la señal.

Paso 3: conexión a la Raspberry Pi

Conecta el Heltec V3 a un puerto USB libre de la Pi con un cable adecuado (USB-C del Heltec a USB de la Pi). La Pi lo verá como un dispositivo serie.

  Heltec V3 (USB-C) -------- USB -------- Raspberry Pi 5
   (ESP32-S3 + SX1262)                    (puerto serie /dev/ttyUSB* o /dev/ttyACM*)

Recuerda contar este USB en el presupuesto de puertos: el teclado ya ocupa uno, así que confirma que te queda libre el que necesita la radio.

Paso 4: configuración conjunta con la Pi

Con el hardware conectado, configura el software para que Pi y radio trabajen juntas:

  1. Detecta el puerto serie. Al conectar el Heltec, comprueba qué dispositivo aparece (/dev/ttyUSB0, /dev/ttyACM0 o similar). Puedes listarlo antes y después de conectar para identificarlo.
  2. Carga el firmware adecuado en el ESP32-S3 si aún no lo tiene (por ejemplo, el firmware de la malla LoRa que vayas a usar). Esto se hace desde la propia Pi por el puerto serie.
  3. Verifica la comunicación. Abre el puerto serie y confirma que la Pi recibe datos del Heltec y puede enviarle comandos.
  4. OLED del Heltec. Su pantallita puede mostrar estado de la radio (mensajes, RSSI), útil para diagnóstico sin depender de la pantalla principal.

Paso 5: prueba de radio TX/RX

La prueba clave de esta fase es confirmar que la radio transmite y recibe. Lo ideal es tener un segundo nodo LoRa (otro Heltec, un dispositivo de la misma malla) a cierta distancia:

  1. Transmite desde el deck y comprueba que el otro nodo recibe el mensaje.
  2. Recibe un mensaje enviado desde el otro nodo y verifica que llega a la Pi.
  3. Anota el RSSI/SNR (Received Signal Strength Indicator, la potencia con que llega la señal en dBm, y Signal-to-Noise Ratio, cuánto sobresale esa señal sobre el ruido de fondo): te dicen la calidad del enlace y, sobre todo, si la antena está bien enrutada. Un RSSI malísimo con el nodo al lado delata una antena mal conectada o apantallada.

Si la radio no transmite, antes de tocar software comprueba lo físico: antena conectada, USB firme, alimentación correcta.

Paso 6: integración final y cierre

Con la radio funcionando en abierto, fíjala en su sitio definitivo dentro de la carcasa:

  • Atornilla o sujeta el módulo en su hueco.
  • Sujeta el cable USB y el de antena con strain relief, como el resto del cableado.
  • Comprueba que la radio no tapa el flujo de aire ni queda pegada a la batería.
  • Vuelve a hacer la prueba TX/RX con la carcasa cerrada: el cierre puede empeorar la antena si quedó mal enrutada, y quieres saberlo ahora.

El deck completo

Con la parte 2 terminada tienes el cyberdeck íntegro: ordenador portátil con pantalla, teclado, puntero, batería, refrigeración y radio de largo alcance, todo en una carcasa cerrada. Has integrado en un solo objeto la impresión 3D, la electrónica de potencia, la Raspberry Pi, el teclado y la comunicación LoRa. El siguiente paso no es presumir: es someterlo a un test integral serio para confirmar que cada parte aguanta el uso real.
