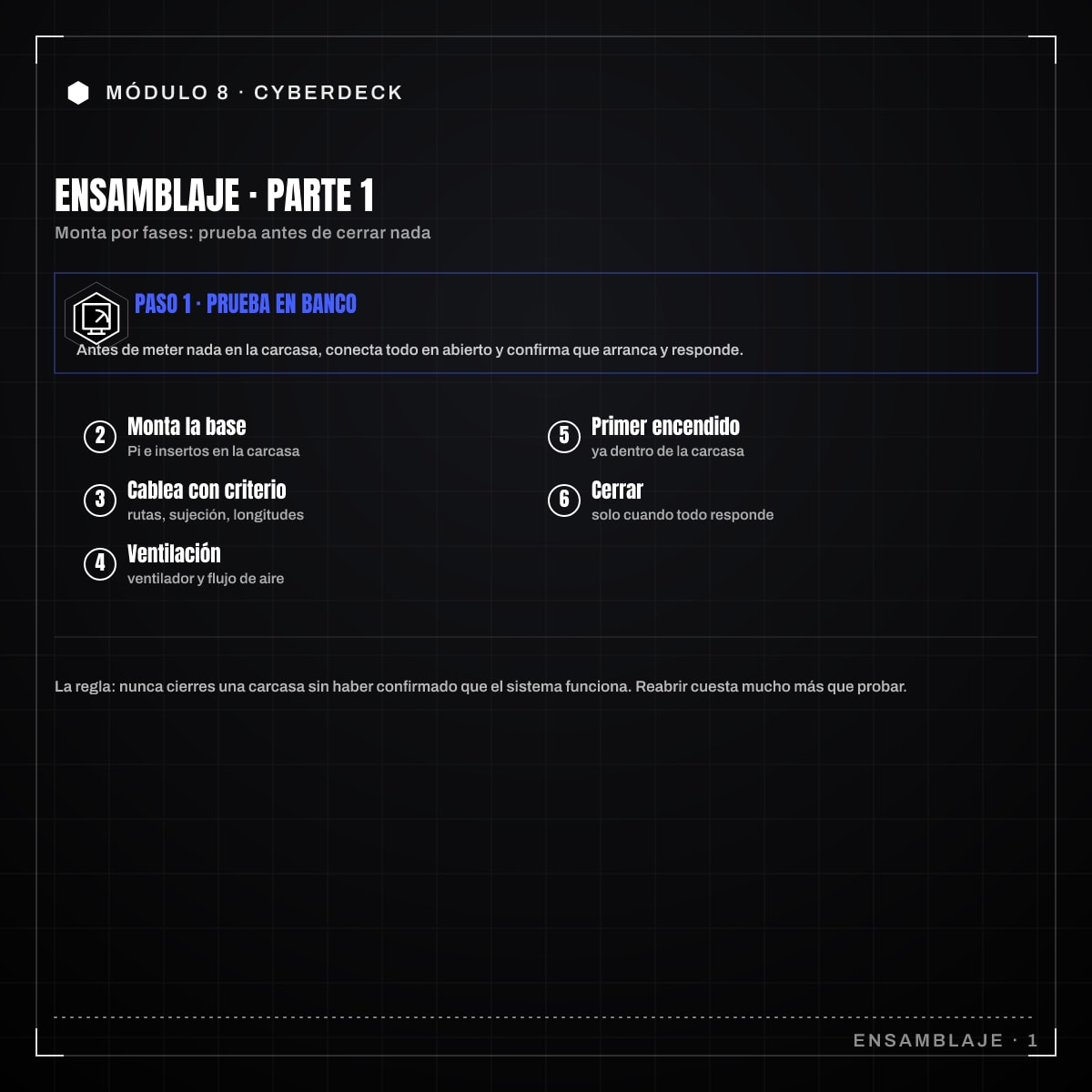

Infografía: 8.8 · Ensamblaje paso a paso parte 1

Ensamblaje paso a paso parte 1: deck sin radio (teclado + RPi + pantalla + batería + carcasa)

Tienes la carcasa impresa, la placa de distribución soldada y los cables a medida. Es hora de juntarlo todo. Pero no lo montes entero de golpe: lo harás en dos fases. En esta primera construyes el deck sin radio, es decir, un ordenador portátil completo y funcional (teclado, Raspberry Pi, pantalla, batería y carcasa) sin la parte LoRa. La radio la añades en la parte 2, una vez que la base funcione.

Por qué montar por fases

Integrar todo a la vez multiplica los puntos donde algo puede fallar, y cuando algo falle no sabrás qué de las diez cosas nuevas es la culpable. Montando primero el deck sin radio consigues un sistema que arranca, muestra imagen y responde al teclado. Si algo no va, el problema está en un conjunto pequeño y conocido. Solo cuando esa base sea sólida añades la complejidad de la radio.

Antes de empezar

Prepara el terreno:

  • Comprueba la placa de distribución una vez más con el multímetro: 5,0 V y 3,3 V estables, protección de polaridad verificada. No conectes la Pi a una placa que no hayas validado.
  • Ten a mano destornilladores, los tornillos e insertos, bridas, el soplador para el termorretráctil y el multímetro.
  • Ten la tarjeta de la Raspberry Pi ya preparada con el sistema operativo y configurada (I2C activado para el puntero). Es más fácil grabarla y probarla fuera del deck.

Paso 1: prueba en banco antes de cerrar

Antes de meter nada en la carcasa, monta el sistema en abierto, sobre la mesa. Conecta la placa de distribución a la batería, la salida de 5 V a la Pi, la pantalla, el teclado. Enciende.

Esto se llama bring-up (el encendido inicial de un sistema nuevo, paso a paso y con todo accesible, para verificar que la base eléctrica responde antes de seguir) y es la prueba más rentable del proyecto: confirmas que el conjunto funciona antes de pelearte con la mecánica. Verifica:

  1. La Pi arranca (LED de actividad, imagen en pantalla).
  2. La pantalla muestra el escritorio.
  3. El teclado Corne escribe.
  4. El puntero mueve el cursor.

Si algo falla aquí, lo arreglas con todo accesible. Cerrar la carcasa con un fallo dentro es condenarte a volver a abrirla.

Paso 2: montar la base en la carcasa

Con el bring-up superado, apaga, desconecta la batería y empieza a poblar la carcasa siguiendo el orden de montaje que previste en el diseño:

  1. Insertos y postes. Si usas insertos roscados de latón, colócalos en caliente antes de montar nada.
  2. Placa de distribución. Suele ir primero porque todo lo demás cuelga de ella. Atorníllala a sus postes.
  3. Raspberry Pi. Móntala sobre sus postes con tornillos M2,5, dejando el hueco de aire previsto. No la pegues contra la pared.
  4. Pantalla. Fíjala en su marco o tapa. Pasa su cable por el canal previsto (y por la bisagra si la hay) hacia la Pi.
  5. Batería. Colócala en su compartimento, lejos de la Pi y del futuro ventilador. Sujétala bien: una LiPo suelta dando golpes es peligrosa. Si tu pack 2S lleva BMS (Battery Management System, el circuito que equilibra las dos celdas y corta ante sobrecarga, descarga excesiva o cortocircuito), respeta su cableado y no lo puentees.
  6. Teclado Corne. Móntalo en su posición y lleva su cable USB hacia la Pi.
  7. Puntero. Fíjalo y conecta sus cuatro hilos I2C.

Paso 3: cablear con criterio

Ahora aplicas todo lo del artículo de cableado:

  • Cables a la longitud justa, siguiendo las paredes.
  • Cada manojo sujeto a los puntos de brida de la carcasa.
  • Strain relief en cada conexión que reciba esfuerzo.
  • Masa común respetada (la placa de distribución ya lleva la estrella de masas).

Conecta en este orden de prudencia: primero datos (pantalla, teclado, puntero) y deja la alimentación para el final. Así, cuando des tensión, todo lo demás ya está en su sitio.

Paso 4: ventilación y refrigeración

Monta el disipador en la Pi (si no lo pusiste en el bring-up) y el ventilador PWM en su hueco, con la entrada de aire orientada correctamente. Conecta los cuatro hilos del ventilador: 5 V, masa, tacómetro y la señal PWM al GPIO 18. Comprueba que las aberturas de entrada y salida de aire quedan despejadas, sin cables tapándolas.

Paso 5: primer encendido dentro de la carcasa

Con todo montado pero sin cerrar la tapa, vuelve a conectar la batería y enciende. Repite las comprobaciones del bring-up, ahora dentro de la carcasa:

  1. Arranque y pantalla.
  2. Teclado y puntero.
  3. Mira la temperatura unos minutos (vcgencmd measure_temp) para confirmar que el flujo de aire funciona en la caja real.
  4. Comprueba que el ventilador responde y que no hay ruidos mecánicos ni cables rozando.

Paso 6: cerrar

Solo cuando todo funciona con la carcasa abierta, ciérrala. Hazlo despacio, vigilando que ningún cable se pinza al juntar las piezas. Atornilla. Sacude suavemente el deck cerca del oído: no debe sonar nada suelto. Un crujido o un golpeteo significa algo sin sujetar dentro, y eso se arregla ahora, no después.

Resultado de la parte 1

En este punto tienes un cyberdeck funcional: un ordenador portátil con su pantalla, su teclado, su puntero y su batería, todo dentro de una carcasa cerrada y refrigerada. Es un hito de verdad; úsalo un rato, comprueba la autonomía, valida que es cómodo. Cuando estés satisfecho con esta base, pasarás a la parte 2 para integrar la radio LoRa sobre un sistema que ya sabes que funciona.
