Cuando abres un cyberdeck mal cableado lo sabes al instante: un nido de cables de cualquier longitud cruzándose, tirando de las soldaduras, tapando el flujo de aire. Cuando abres uno bien cableado, cada hilo va de A a B por el camino corto, sujeto y rotulado. La diferencia no es estética: un cableado ordenado se diagnostica, se repara y dura. Este artículo trata de cómo conseguirlo.

Longitudes: ni cortas ni sobrantes

El primer error es trabajar con cables de longitud arbitraria. Un cable demasiado corto tira del conector cada vez que cierras la carcasa; uno demasiado largo se enreda y hay que esconderlo en alguna parte.

La regla: mide el recorrido real dentro de la carcasa montada y corta cada cable a esa longitud más un pequeño margen para la curvatura y el strain relief. Ese margen existe para que el cable describa una curva suave en lugar de un ángulo forzado, y para que un tirón externo no llegue a la soldadura. Todo cable tiene un radio de curvatura mínimo (lo cerrado que puede doblarse sin dañarse): por debajo de él, los conductores internos se fatigan y, en un coaxial de antena, la señal se degrada.

Haz los cables a medida una vez sepas las posiciones definitivas (las del mockup y la carcasa ya impresa), no antes.

Routing: planear el recorrido

El routing es decidir por dónde va cada cable antes de soldarlo. Principios que funcionan:

• Separa potencia de señal. Los cables de alimentación (la salida del buck a la Pi) llevan corriente que puede inducir ruido en los cables de datos. Mantenlos en recorridos distintos cuando puedas.
• No cruces el flujo de aire. Un manojo de cables delante de la entrada de ventilación arruina la refrigeración que tanto te costó diseñar.
• Sigue las paredes. Los cables que van pegados a la pared interna de la carcasa estorban menos y son fáciles de sujetar.
• Deja accesibles los conectores que vas a tocar. La tarjeta, el USB del teclado: no los entierres bajo otros cables.

Sujeción

Un cable suelto se mueve, y un cable que se mueve acaba fatigando una soldadura. Hay que fijarlo. Aquí entran en juego los puntos de brida integrados en la carcasa que diseñaste: pasa bridas por esos ojales y ancla los manojos a la estructura. Cerca de cada conector, una sujeción que se coma el tirón antes de que llegue a la soldadura es exactamente el strain relief que modelaste en el artículo de diseño de la carcasa (8-4): el principio es el mismo, que ningún esfuerzo externo alcance un pin o una soldadura.

Para manojos, agrupa los cables que van juntos con bridas o con espiral. Un manojo ordenado ocupa menos y se manipula como una sola pieza.

Cinta Kapton

La cinta Kapton (poliimida) es un aislante que aguanta altas temperaturas. En el deck la usas para:

• Aislar la cara inferior de una placa que pueda rozar con algo metálico o con otra placa.
• Fijar cables planos contra una superficie sin que el adhesivo se despegue con el calor.
• Proteger zonas próximas a componentes que se calientan.

Su ventaja sobre la cinta normal es que no se reblandece ni suelta adhesivo con la temperatura, así que es fiable cerca de la electrónica.

Termorretráctil

El tubo termorretráctil se encoge al calentarlo (con un soplador de aire caliente o, con cuidado, un mechero) y aprieta sobre lo que envuelve. Úsalo para:

• Aislar soldaduras de empalme entre dos cables. Pon el tubo en el cable antes de soldar, suelda, deslízalo sobre la unión y caliéntalo. El error clásico es soldar y luego acordarte del tubo.
• Reforzar la salida de un cable de un conector, dándole alivio de tensión.
• Agrupar varios cables en un tramo.

Es la forma limpia y profesional de terminar cualquier empalme.

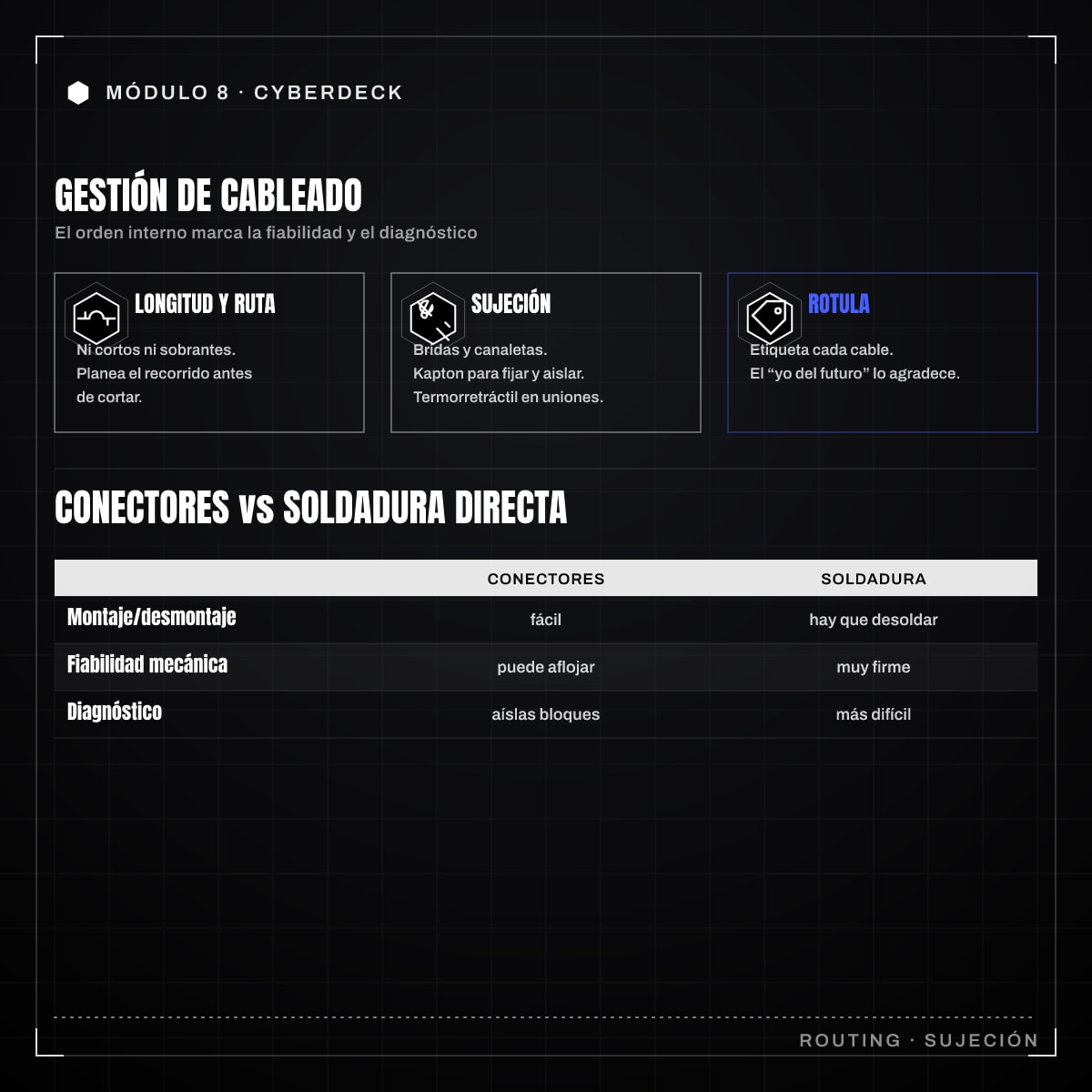

Conectores frente a soldadura directa

Una decisión de fondo: ¿unes los componentes con conectores o con soldadura directa?

	Conectores	Soldadura directa
Montaje/desmontaje	Fácil, se desconecta	Hay que desoldar
Fiabilidad mecánica	Pueden aflojarse con vibración	Muy firme
Espacio	Ocupan volumen	Mínimo
Diagnóstico	Aíslas bloques fácilmente	Más difícil

La regla práctica: usa conectores donde necesites montar y desmontar (entre subconjuntos que querrás separar para mantenimiento: batería, pantalla, placa de distribución) y soldadura directa donde la unión sea permanente y el espacio escaso. Un deck que vas a abrir para reparar agradece los conectores; uno donde cada milímetro cuenta tolera más soldadura directa.

Si usas conectores, elige tipos con retención (JST, Dupont con carcasa, no pines sueltos) para que la vibración no los suelte. Un Dupont desnudo se sale solo; un JST con su clip aguanta.

Rotular

Cuando tengas seis manojos cruzando la carcasa, no recordarás cuál es cuál. Rotula los cables o, al menos, usa colores con criterio: rojo para 5 V, negro para masa, un color por bus. Una etiqueta pequeña en el cable de la pantalla te ahorra media hora cuando vuelvas a abrir el deck dentro de seis meses.

El orden importa más de lo que parece

El cableado es lo último que muchos descuidan y lo primero que falla. Una soldadura que aguanta perfecta en el banco se rompe a las semanas por un cable que tira de ella cada vez que cierras la tapa. Invierte el tiempo: cables a medida, sujetos a la estructura, aislados donde toca y conectores donde vas a desmontar. Ese orden es lo que convierte un prototipo en algo que de verdad puedes usar a diario.
