El Heltec WiFi LoRa 32 V3 es una placa de desarrollo muy popular en proyectos LoRa y Meshtastic (la red de mensajería de largo alcance que montarás en el módulo 6): lleva un ESP32-S3 (el microcontrolador con WiFi y Bluetooth que hace de cerebro), un transceptor LoRa SX1262 (el chip de radio que emite y recibe la señal de largo alcance), antena y una pantalla OLED de 0,96” ya integrada. Casi todo viene montado de fábrica, así que tu trabajo de soldadura se reduce a una cosa: poner los headers para poder usar los pines y conectar lo que necesites. Es el caso práctico perfecto para consolidar el through-hole básico sin la complejidad SMD del artículo anterior.

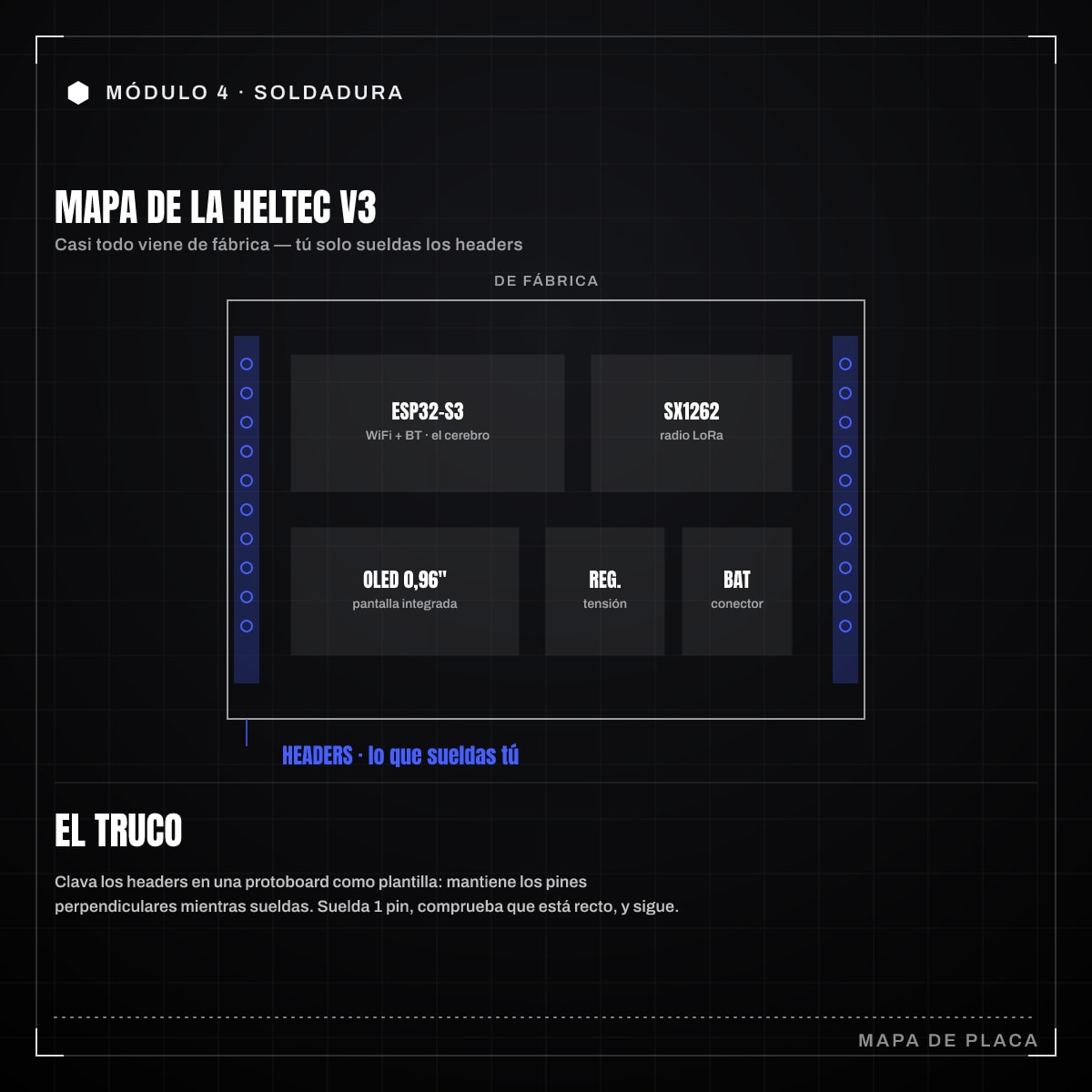

Qué viene montado y qué te toca a ti

La placa llega con el ESP32-S3, el SX1262, el regulador, el conector de batería y la pantalla ya soldados. Lo que normalmente viene suelto, en una bolsa, son dos tiras de headers (macho o hembra según el modelo) que debes soldar a las dos filas de pines laterales para sacar las señales. Esa es la tarea central. Suena trivial, pero un header torcido o una junta fría te dará dolores de cabeza al conectar la placa a una protoboard o a un deck.

Material

• Soldador con punta fina, a 300-330 °C si usas Sn63/Pb37 (o 330-370 °C con SAC305).
• Hilo de estaño con flux y, si quieres, flux extra.
• Las dos tiras de header que vienen con la placa.
• Una protoboard como plantilla de alineación (el mejor truco que existe).
• Multímetro para verificar.

Paso 1: alinear los headers con una protoboard

El secreto para que los headers queden perfectamente rectos es soldarlos usando una protoboard como guía:

1. Clava las dos tiras de header (pines hacia abajo) en una protoboard, a la separación exacta de las filas de la Heltec.
2. Apoya la Heltec encima, de modo que sus agujeros caigan sobre los pines.
3. La protoboard mantiene los pines perpendiculares mientras sueldas. Quedan rectos sin esfuerzo.

Si no tienes protoboard, usa el truco de soldar un solo pin de cada extremo, comprobar que la tira está perpendicular y corregir antes de soldar el resto.

Paso 2: soldar la primera junta de cada tira

Suelda un pin de un extremo de cada tira primero. Calienta el pad y el pin a la vez y aplica estaño por el lado opuesto, junta cóncava y brillante. Con un solo pin soldado por tira, la placa queda sujeta pero aún puedes corregir la perpendicularidad recalentando esa junta si algo quedó torcido.

Paso 3: soldar el resto de pines

Una vez confirmado que las tiras están rectas, suelda los pines restantes uno a uno. Ritmo de 2 a 3 segundos por junta: calienta la junta, lleva el hilo al lado opuesto, deja que el estaño forme el cono y retira. No tengas la punta demasiado tiempo: cerca de los pines hay componentes y pistas que no conviene recalentar.

Vigila dos cosas mientras avanzas:

• Puentes entre pines adyacentes. Los headers tienen poca separación; un exceso de estaño une dos pines fácilmente. Si pasa, lo limpias con malla de desoldar.
• Juntas frías. Si alguna junta queda mate y abultada, recaliéntala con un poco de flux.

Paso 4: otros conectores opcionales

Según tu uso puedes añadir:

• Conector de batería: la V3 trae su conector de batería de fábrica; comprueba el modelo del tuyo y respeta la polaridad si tienes que añadir un cable. Las versiones más nuevas usan conectores SH de 1,25 mm (conectores JST muy compactos, de paso reducido) para algunos periféricos.
• Cables a sensores o GPIO: si vas a conectar algo permanente, valora soldar el cable directamente o usar un conector con pestillo en vez de jumpers Dupont sueltos, que se aflojan con el manejo.

Paso 5: limpieza y verificación

Cierra el montaje con el control de calidad de siempre:

1. Limpia el flux con IPA y cepillo antiestático alrededor de los headers.
2. Inspecciona con lupa: cada junta cóncava y brillante, sin puentes entre pines vecinos.
3. Continuidad con el multímetro:
   • Entre 3V3 (o VCC) y GND no debe haber continuidad: si pita, hay un cortocircuito por un puente; localízalo antes de alimentar.
   • Cada pin del header debe tener continuidad con su pad en la placa.
   • Pines adyacentes no deben pitar entre sí salvo donde corresponda.
4. Prueba de alimentación: conecta por USB y comprueba que la pantalla OLED enciende y que la placa arranca. Idealmente, la primera vez usa una fuente con límite de corriente.

Errores frecuentes

• Headers torcidos: no asientan en protoboard ni en el deck. Usa la protoboard como plantilla y suelda primero un pin.
• Puentes entre pines: la separación es pequeña; vigila el exceso de estaño y límpialo con malla.
• Recalentar la zona: la placa lleva componentes cerca de los headers; temperatura justa y tiempos cortos.
• Polaridad de la batería: un error aquí puede dañar la placa. Verifica antes de conectar.

El Heltec V3 es un trabajo de soldadura corto pero que se manipula mucho: la placa entra y sale de protoboards y conectores constantemente, así que unos headers rectos y unas juntas sólidas marcan la diferencia entre una placa cómoda de usar y una que da problemas de contacto. Tómate los cinco minutos extra de alinear bien y verificar, y tendrás una base fiable para tus proyectos LoRa.
