Crimpar es unir un terminal metálico a un cable por presión mecánica, sin soldadura. Bien hecho, un crimpado es más fiable que una soldadura: aguanta vibración, flexión y tirones mejor. Mal hecho, es la fuente número uno de fallos intermitentes dentro de un deck o cualquier montaje con cables. La buena noticia es que con la herramienta correcta y un poco de práctica sale siempre igual.

Las herramientas

El secreto del crimpado fiable no es la mano, es la mordaza. Una herramienta de crimpado tiene matrices con la forma exacta del terminal, que doblan las pestañas como deben.

• Engineer PA-09: la referencia del aficionado. Cubre conductores de 20 a 32 AWG (American Wire Gauge, la escala de grosor de cable: a más número, más fino el hilo) y sirve para JST (ZH, PH, XH, SH), Molex KK, PicoBlade y terminales Dupont. Crimpa conductor y aislante en pasadas separadas, lo que da mucho control.
• IWISS (p. ej. IWS-2820M): clones de calidad razonable y mitad de precio. Buena opción para empezar.
• Crimpadoras de carro (tipo SN-28B): baratas y con matrices de “doble W”. Funcionan, pero dan resultados menos consistentes en terminales pequeños que la PA-09.

Evita los alicates planos: aplastar el terminal sin la matriz correcta da crimpados que se sueltan.

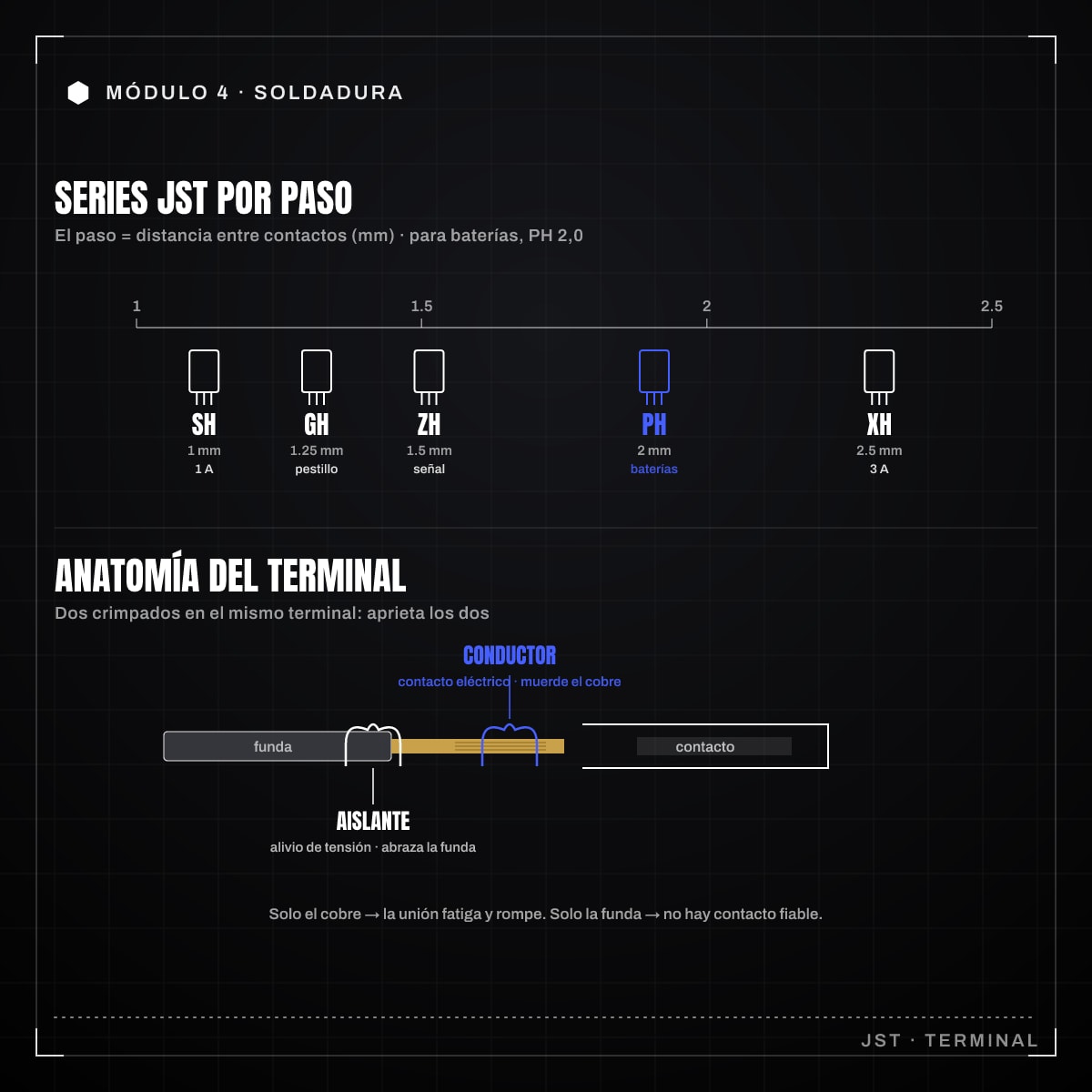

Anatomía de un terminal: conductor vs aislante

Un terminal de crimpar tiene dos pares de pestañas, y entender la diferencia es lo más importante del artículo:

• Pestañas del conductor (wire crimp): las de delante, las que muerden el cobre pelado. Son la conexión eléctrica. Deben apretar el cobre con fuerza, sin cortarlo.
• Pestañas del aislante (insulation crimp): las de detrás, que abrazan la funda del cable. Son el alivio de tensión mecánico: evitan que cualquier tirón llegue al cobre.

Un buen crimpado tiene las dos cosas: cobre bien sujeto por las pestañas delanteras y funda bien sujeta por las traseras. Si solo aprietas el cobre, cualquier movimiento del cable fatiga la unión y acaba rompiendo. Si solo aprietas la funda, no hay contacto eléctrico fiable.

Técnica paso a paso

1. Pela el cable dejando 2-3 mm de cobre a la vista, según el terminal. No retuerzas el cobre en exceso.
2. Coloca el terminal en la matriz del tamaño correcto de la herramienta, con las pestañas hacia arriba.
3. Inserta el cable de forma que el cobre quede bajo las pestañas del conductor y la funda bajo las del aislante.
4. Crimpa el conductor primero (con la PA-09, la matriz pequeña). Aprieta a fondo.
5. Crimpa el aislante en la matriz siguiente.
6. Comprueba. El cobre debe estar firme, la funda sujeta, y al tirar suave el cable no debe moverse. El terminal debe entrar limpio en el cuerpo de plástico del conector hasta hacer clic.

Conectores JST y sus pasos

JST no es un modelo, es un fabricante con muchas series. Lo que las distingue es el paso (distancia entre contactos):

Serie	Paso	Uso típico
SH	1,0 mm	Cables muy finos, montaje SMD, 1 A
GH	1,25 mm	Con pestillo, encoders, sensores
ZH	1,5 mm	Intermedio, audio y señal
PH	2,0 mm	Baterías LiPo, uso general, 2 A
XH	2,5 mm	Alimentación, baterías grandes, 3 A

Cada serie usa su propio terminal y su propia matriz. No mezcles: un terminal PH no crimpa ni encaja como uno XH. Para baterías el estándar de facto es JST-PH a 2,0 mm.

Conectores Dupont

Los Dupont son los terminales sueltos de los típicos cables de jumper de 2,54 mm que usas en protoboard. Se crimpan igual (conductor + aislante) y luego se insertan en carcasas de 1, 2, 3 o más vías. Ojo: el Dupont “auténtico” y los clones tienen tolerancias distintas; los terminales baratos a veces no hacen buen contacto. Para conexiones permanentes dentro de un deck, los Dupont son cómodos pero menos fiables que un JST con pestillo, porque no tienen retención mecánica: tira del cable y salen.

Práctica: cable JST-PH para batería y jumper Dupont

Cable JST-PH de batería:

1. Corta dos cables (rojo y negro) a la longitud deseada.
2. Pela 2,5 mm de cada extremo.
3. Crimpa un terminal PH en cada cable (conductor y aislante).
4. Inserta los terminales en la carcasa PH de 2 vías respetando la polaridad. Deben hacer clic.
5. Verifica con el multímetro que rojo y negro no se tocan y que cada uno llega a su pin.

Jumper Dupont:

1. Pela los extremos de un cable corto.
2. Crimpa un terminal Dupont en cada extremo.
3. Mete cada terminal en su carcasa de 1 vía.
4. Tira suave de cada lado: si el terminal se sale, el crimpado del aislante está flojo, rehazlo.

Fiabilidad dentro del deck

En un montaje con cables, los fallos casi nunca están en el código ni en los chips: están en un crimpado flojo que pierde contacto al mover el cable. Por eso, dentro de un deck o cualquier proyecto que se vaya a manipular, prioriza conectores con pestillo (JST-PH, XH, GH) frente a Dupont sueltos, y siempre crimpa las dos pestañas. Un tirón de prueba a cada cable terminado te ahorra horas de depuración de un fallo “fantasma” que en realidad es mecánico.
