La pieza que más alcance te da (o te quita)

Puedes tener la mejor placa del mercado, pero si la antena es mala el nodo apenas llega a la habitación de al lado. La antena es, con diferencia, el componente que más influye en el alcance real, y a la vez el que más se descuida. Peor aún: una antena defectuosa o su ausencia puede dañar el chip de radio. Este artículo va de elegir bien y de no quemar la placa por un descuido.

El aviso primero: nunca transmitas sin antena

Empezamos por lo importante. No enciendas nunca un nodo LoRa sin antena conectada. Cuando el chip transmite, la energía tiene que salir por la antena. Si no hay antena (o está muy mal adaptada), esa energía se refleja de vuelta hacia el amplificador del SX1262 en forma de potencia reflejada, que se disipa como calor en el chip.

Es cierto que las potencias de LoRa son bajas (decenas de milivatios en EU868), así que no siempre revientas la placa al primer encendido. Pero el uso prolongado sin antena, o con una muy mala, degrada el amplificador con el tiempo. La regla es simple y barata de cumplir: antena puesta antes de dar corriente, siempre.

Un poco de física: por qué 868 MHz manda en el tamaño

La longitud de onda determina el tamaño de la antena. Se calcula como velocidad de la luz dividida entre la frecuencia:

λ = c / f = 300.000.000 / 868.000.000 ≈ 0,3456 m ≈ 34,6 cm

Las antenas resonantes son fracciones de esa longitud de onda. La más habitual en estos nodos es la λ/4 (cuarto de onda):

λ/4 ≈ 34,6 / 4 ≈ 8,6 cm

En la práctica, por el factor de velocidad del conductor, un látigo de cuarto de onda real ronda los 8,2 cm. Por eso las antenas “stick” de 868 MHz miden eso, y por eso una antena de 433 MHz (mucho más larga) no sirve aquí. Si ves una antena sospechosamente corta o larga para 868, desconfía.

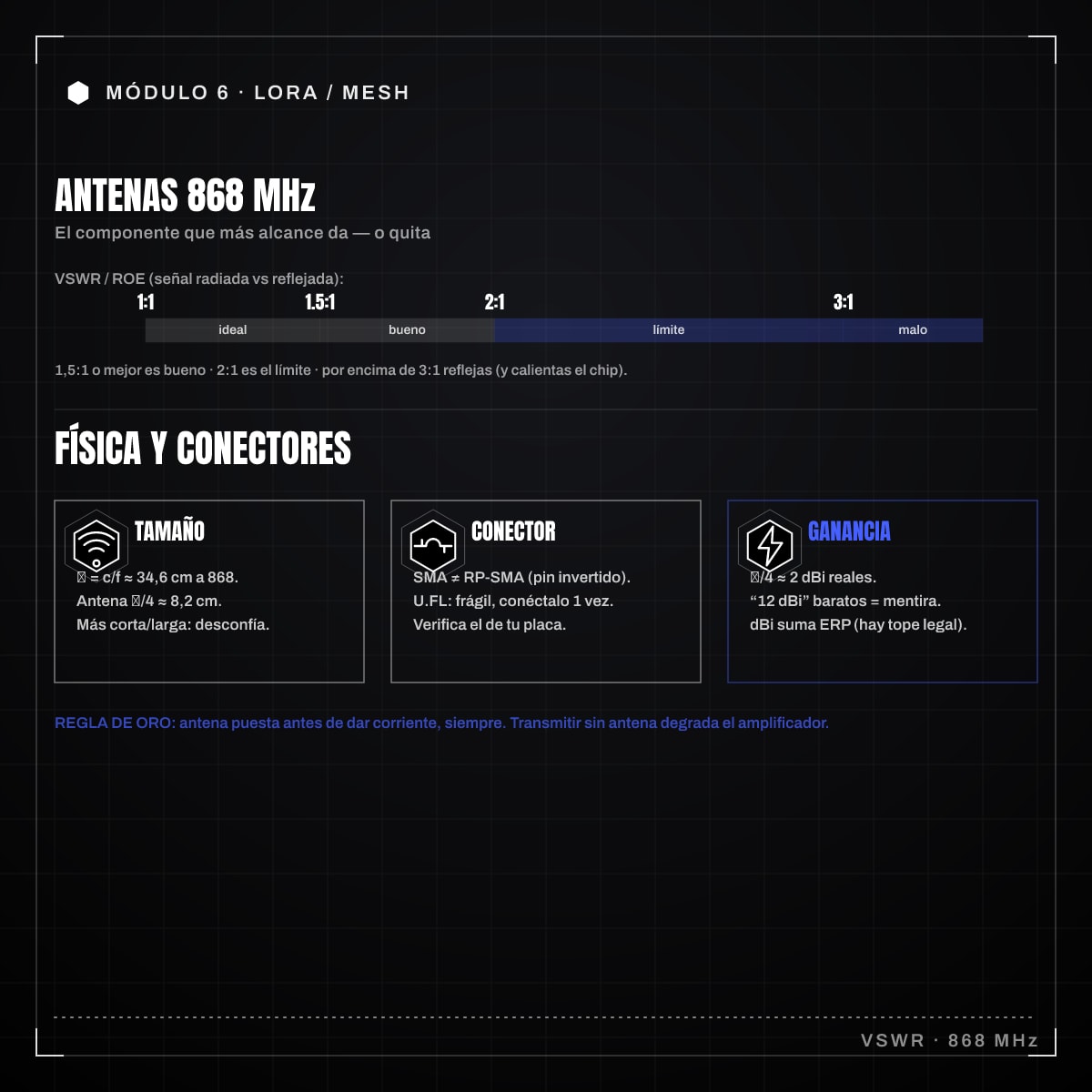

VSWR / ROE: el número que de verdad importa

El parámetro que mide lo bien adaptada que está una antena es el VSWR (Voltage Standing Wave Ratio; en español ROE, Relación de Onda Estacionaria). Mide cuánta potencia se radia frente a cuánta se refleja:

• 1:1 sería perfecto (toda la potencia sale).
• 1,5:1 o mejor es un buen valor práctico.
• 2:1 es el límite que se suele considerar aceptable.
• Por encima de 3:1 ya estás reflejando una parte importante de la potencia.

El problema es que muchas antenas baratas vendidas como “868 MHz” son en realidad de banda ancha (cubren 860-930 MHz para encajar también el mercado de 915), y en 868 MHz exactos dan VSWR de 2,5:1 o peor. El proyecto de pruebas de antenas de la comunidad Meshtastic ha documentado antenas de gama baja con VSWR por encima de 8:1 en torno a 860 MHz: con eso, la mayor parte de tu potencia se refleja dentro del nodo en vez de salir al aire. Mucho alcance perdido y, de paso, calentando el chip.

dBi real: cuidado con las ganancias infladas

La ganancia se mide en dBi (decibelios respecto a una antena isotrópica). Más dBi concentra la energía en el plano horizontal: bueno para cubrir distancia, malo si necesitas cobertura vertical (por ejemplo en montaña con desniveles).

Aquí abunda el marketing. Verás antenas de “12 dBi” baratísimas que en una medición real apenas llegan a 2-3 dBi. Como referencia:

• Un látigo de cuarto de onda decente ronda 2 dBi reales.
• Una colineal de fibra para exterior de gama media está en torno a 3-5 dBi reales. Una colineal apila varios elementos en línea para aplanar el lóbulo de radiación y concentrar la energía en el horizonte, de ahí su mayor ganancia.
• Cifras de 8-12 dBi en antenas pequeñas y baratas casi siempre son falsas.

Recuerda además que la ganancia suma ERP (la potencia radiada efectiva que vimos en el artículo de frecuencias), y el ERP está limitado por la normativa EU868. Más ganancia no es gratis ni ilimitada.

Conectores: SMA vs U.FL (y el lío RP-SMA)

Tu placa traerá uno de estos dos conectores:

• SMA: conector roscado robusto, el habitual para antenas externas. Hay dos variantes que no son compatibles entre sí:
  • SMA estándar: pin central macho en el cable, hembra en la antena.
  • RP-SMA (Reverse Polarity): invierte el pin. Muy común en hardware WiFi reciclado. Si la antena no enrosca con su pin, es que mezclas SMA y RP-SMA.
• U.FL / IPEX: conector diminuto a presión (U.FL es el nombre de Hirose, IPEX el de la otra marca habitual; son el mismo formato), va en la placa para llevar la señal a un pigtail (un latiguillo corto de cable coaxial con un conector en cada extremo) que termina en SMA. Frágil: se rompe con pocos ciclos de conexión, así que conéctalo una vez y déjalo.

Comprueba siempre qué conector lleva tu placa antes de comprar antena. Confundir SMA con RP-SMA es el error más típico y te deja con piezas que no encajan.

Stock vs aftermarket: ¿merece la pena cambiar?

La antena “de regalo” que viene con muchas placas suele ser una gomita corta mediocre: vale para encender el nodo sin riesgo y poco más. Para uso real, una antena aftermarket decente marca una diferencia enorme en alcance.

Recomendaciones por escenario:

• Sobremesa / aprendizaje: la stock o un látigo de cuarto de onda barato basta.
• Nodo fijo interior: un látigo de 2-3 dBi bien adaptado a 868.
• Nodo outdoor / tejado: una colineal de fibra de vidrio de 868 MHz con buena VSWR, montada lo más alto posible. Aquí es donde el alcance se multiplica.

Si tienes acceso a un analizador de antenas o NanoVNA (un analizador vectorial de redes de bolsillo y de bajo coste, que barre frecuencias y te dibuja la VSWR real de la antena), mide la VSWR a 868 MHz antes de fiarte de la etiqueta. Cuesta poco y te evita comprar humo.

Checklist antes de comprar

• ¿Es de 868 MHz y mide en torno a 8 cm (cuarto de onda) o es una colineal específica de la banda?
• ¿Qué conector lleva mi placa: SMA, RP-SMA o U.FL?
• ¿La ganancia anunciada es creíble (2-5 dBi) o sospechosamente alta?
• ¿Tengo dato o medición de VSWR cerca de 868?
• Y la regla de oro: antena puesta antes de encender, siempre.
