El multímetro es la herramienta que convierte “no sé qué pasa” en “el problema está aquí”. Es tu primer instrumento de diagnóstico y, con tres o cuatro funciones, resuelves la enorme mayoría de averías de un proyecto. No necesitas el modelo más caro: cualquiera básico mide lo que vas a usar. Lo importante es saber qué función elegir y dónde poner las puntas.

Anatomía rápida

Un multímetro tiene un dial central para elegir qué mides y unas puntas de prueba: la negra va siempre al conector marcado COM (común, la referencia), y la roja al conector de voltaje/resistencia (normalmente marcado VΩmA). Hay un tercer conector aparte, solo para medir corrientes altas (10 A); ese no lo tocarás de momento. Confundir los conectores al medir corriente es una de las pocas formas de dañar el aparato, así que de momento quédate con COM y el de voltaje.

Medir voltaje

Es la medida más frecuente. Pones el dial en voltaje continuo (marcado V con una raya recta y otra de puntos, o el símbolo ⎓; no confundir con V~, que es alterna). Luego mides en paralelo: con el circuito encendido, tocas con la punta negra un punto de GND y con la roja el punto que quieres comprobar. El número que sale es el voltaje de ese punto respecto a GND.

Para qué sirve en la práctica:

• Comprobar que tu regulador entrega los 3,3 V o 5 V que debería.
• Ver si una batería está cargada (una LiPo sana ronda 3,7-4,2 V).
• Verificar que la alimentación llega hasta donde tiene que llegar.

Si esperas 5 V y lees 0 V, ya sabes que la energía no pasa: el fallo está antes de ese punto.

Medir continuidad

Esta es, con diferencia, la función que más vas a usar para reparar. La activas en la posición del icono de ondas de sonido (a veces compartida con el diodo). Sirve para saber si dos puntos están eléctricamente conectados: si lo están, el multímetro pita.

Regla absoluta: la continuidad se mide siempre con el circuito apagado y sin alimentación. Si hay tensión, la lectura no vale y puedes dañar el aparato.

Con la continuidad compruebas:

• Que una pista o cable no esté roto: pones una punta en cada extremo; si pita, conduce.
• Que dos puntos que no deberían tocarse no están unidos (un cortocircuito).
• Que una soldadura conecta de verdad lo que parece conectar.

Medir resistencia

En la posición Ω mides el valor de una resistencia o, en general, la oposición entre dos puntos. También con el circuito apagado, y a ser posible con el componente fuera del circuito, porque el resto de la placa puede falsear la lectura. Te sirve para confirmar el valor de una resistencia cuando no fías del código de colores, o para detectar algo que se ha degradado.

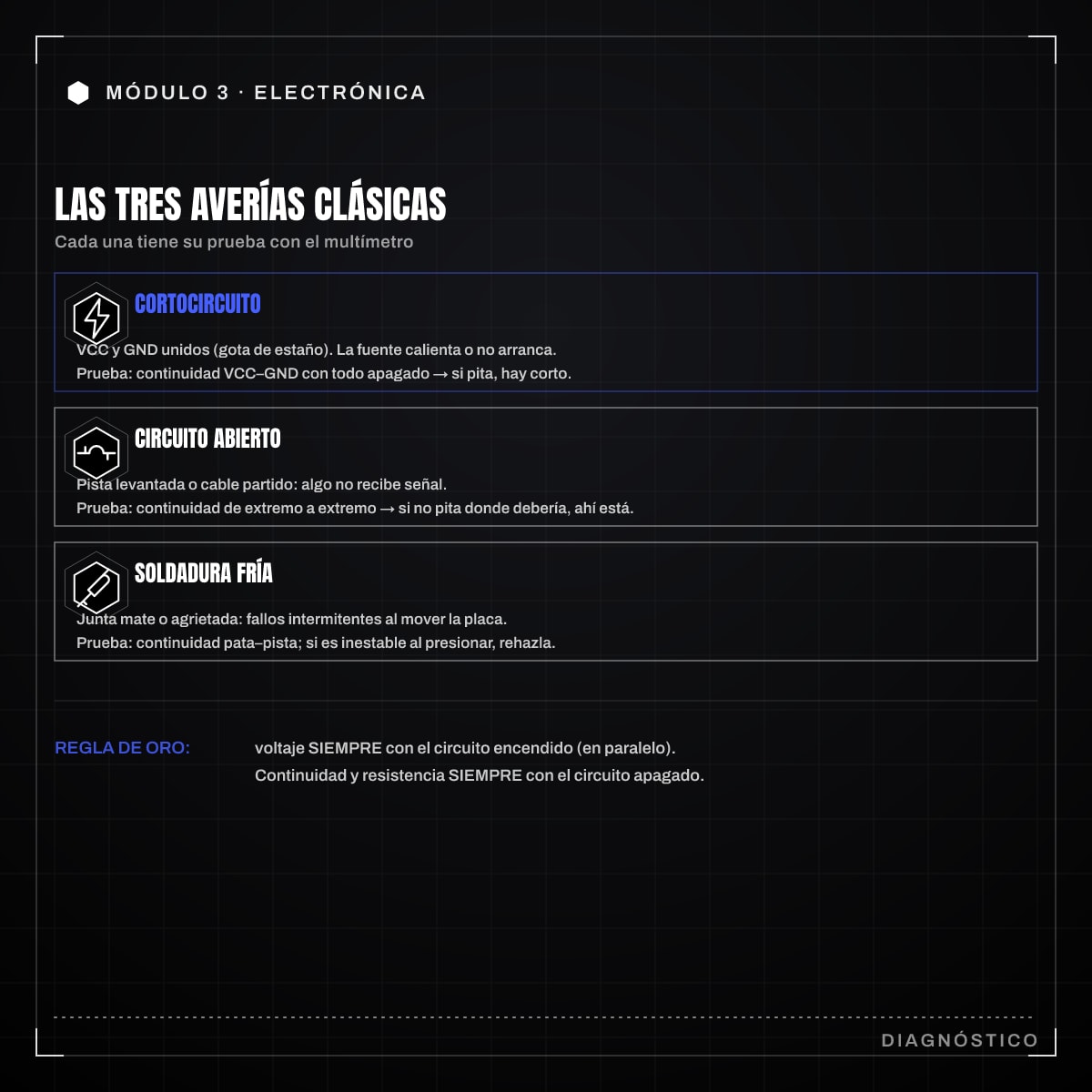

Diagnóstico: las tres averías clásicas

Aquí es donde el multímetro brilla. La mayoría de problemas en un montaje encajan en tres categorías, y cada una tiene su prueba.

Cortocircuito. Dos puntos que deberían estar separados se han unido, típicamente VCC y GND por una gota de estaño. Síntoma: la fuente se calienta, no enciende o salta la protección. Diagnóstico: con todo apagado, mide continuidad entre VCC y GND. Si pita, tienes un corto. Luego ve acotando por zonas hasta localizar el puente de estaño culpable.

Pista o cable roto (circuito abierto). Lo contrario: algo que debería conectar no conecta, por una pista levantada, un cable interno partido o una junta despegada. Síntoma: una parte del circuito no recibe alimentación o señal. Diagnóstico: mide continuidad de extremo a extremo del trayecto sospechoso. Si no pita donde debería, ahí está la rotura. Muy típico en cables que se doblan mucho, como los TRRS o los USB.

Soldadura fría. Una junta que parece bien pero no hace contacto eléctrico fiable: el estaño no fluyó bien y queda mate, agrietada o en forma de bola. Da fallos intermitentes, de los que aparecen y desaparecen al mover la placa. Diagnóstico: mide continuidad entre la pata del componente y la pista a la que debería unirse. Si no pita o pita de forma inestable al presionar, vuelve a calentar y rehaz la soldadura.

Rutina recomendada

Cuando un proyecto no funciona, sigue este orden y casi siempre encontrarás el fallo:

1. Voltaje en la entrada de alimentación: ¿llega energía?
2. Voltaje a la salida del regulador: ¿se convierte bien a 3,3 V o 5 V?
3. Continuidad VCC-GND con todo apagado: ¿hay un corto?
4. Continuidad de las conexiones sospechosas: ¿hay alguna pista o soldadura abierta?

Mide siempre los voltajes con el circuito encendido y las continuidades y resistencias con el circuito apagado. Esa única regla evita la mayoría de errores de principiante y protege tanto el aparato como tu montaje.
