Un esquemático es el plano de un circuito: dibuja qué componentes hay y cómo se conectan entre sí, sin importar dónde estén físicamente colocados en la placa. Es el idioma con el que se comunican los proyectos de electrónica. Si sabes leerlo, puedes entender un teclado, una placa LoRa o cualquier módulo que compres, y reparar lo que falle. No tienes que dibujarlos todavía; basta con interpretarlos.

Símbolos: el alfabeto

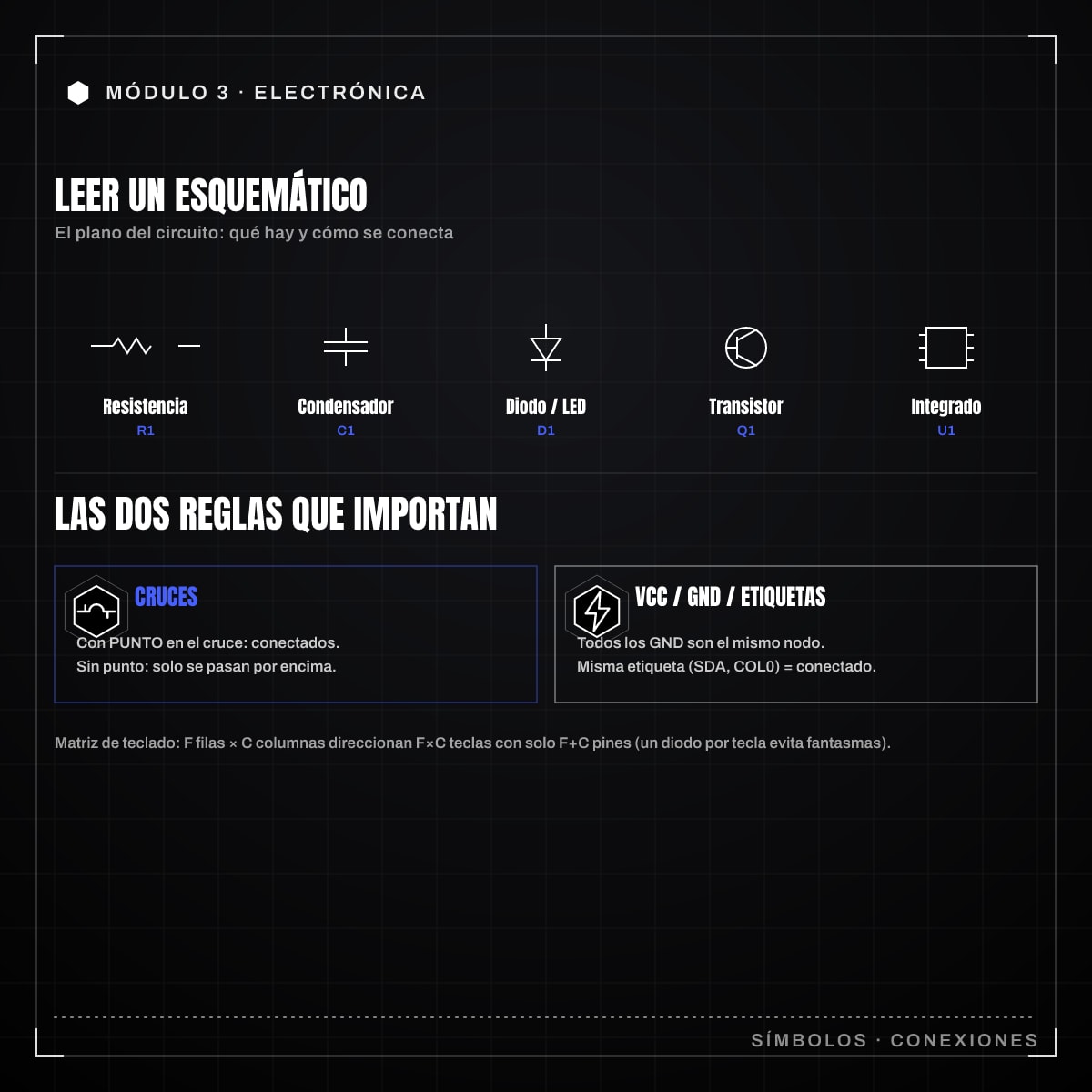

Cada componente se representa con un símbolo normalizado. Estos son los que aparecen una y otra vez:

Componente	Cómo se dibuja	Referencia
Resistencia	Rectángulo (norma IEC) o zigzag (norma USA)	R1, R2…
Condensador	Dos líneas paralelas	C1, C2…
Diodo / LED	Triángulo apuntando a una raya	D1, D2…
Transistor	Círculo con tres patas y una flecha	Q1, Q2…
Circuito integrado	Rectángulo con patas numeradas	U1, U2…

Dos detalles importantes. El diodo apunta en el sentido en que conduce: el triángulo señala hacia el cátodo (la raya). Y en el condensador, si una placa es curva o lleva un signo +, es electrolítico y tiene polaridad. Cada símbolo lleva una etiqueta (R1, C3, U2) que lo identifica de forma única en toda la placa.

Conexiones: cuándo dos cables se tocan

Las líneas son cables. La regla de oro está en los cruces:

• Si dos líneas se cruzan y hay un punto en la intersección, están conectadas.
• Si se cruzan sin punto, solo se pasan por encima; no hay conexión.

Confundir esto es el error de lectura más típico. Cuando dudes, busca el punto.

Alimentación y tierra

No todo se dibuja con cables. Para no llenar el esquema de líneas, la alimentación y la masa se representan con símbolos especiales:

• VCC o un símbolo de flecha hacia arriba: el voltaje positivo de alimentación (3,3 V, 5 V…).
• GND: la tierra o masa común, normalmente un símbolo de tres líneas decrecientes o un triángulo hacia abajo.

Todos los símbolos de GND del esquema, aunque estén en esquinas opuestas, representan el mismo nodo conectado entre sí. Lo mismo ocurre con VCC. Esto evita cruzar líneas por toda la hoja.

Etiquetas y buses

Cuando una señal tiene que ir de un lado lejano del esquema a otro, en vez de tirar un cable larguísimo se usa una etiqueta (un nombre como SDA, RST, COL0). Dos puntos con la misma etiqueta están conectados aunque no haya línea entre ellos. Es como decir “esta señal continúa allí donde ponga lo mismo”.

Un bus es un haz de varias señales relacionadas dibujado como una sola línea gruesa, para no repetir veinte cables paralelos. Verás buses en las matrices de teclado (todas las filas, todas las columnas) y en las conexiones de datos de los microcontroladores.

Caso real 1: la matriz del Corne (crkbd)

El Corne es un teclado mecánico partido, muy popular entre makers, con 3x6 teclas más 3 de pulgar por mitad. Su esquemático enseña un patrón que se repite en todos los teclados: la matriz. En lugar de un cable por tecla, las teclas se organizan en filas y columnas que se cruzan, y en cada cruce hay un interruptor con un diodo en serie. El montaje en rejilla economiza pines: una matriz de F filas por C columnas direcciona hasta F×C teclas usando solo F+C pines del microcontrolador, frente al pin por tecla que exigiría el cableado directo. El Corne lleva 42 diodos en total, 21 por mitad, uno por tecla.

¿Por qué el diodo? Para evitar los “fantasmas”: sin él, pulsar varias teclas a la vez crearía caminos eléctricos falsos y el teclado registraría teclas que no has tocado. El diodo obliga a que la corriente fluya en un solo sentido por cada cruce. En el esquemático verás filas etiquetadas como ROW0, ROW1… y columnas COL0, COL1…, un bus claro. Las dos mitades se comunican por un conector TRRS (el mismo jack de cuatro contactos de unos auriculares con micrófono), y un microcontrolador, históricamente el Pro Micro, lee la matriz. Este mismo Corne reaparece más adelante en el temario: se solda en el módulo 4 y su firmware se configura en el módulo 5.

Caso real 2: la Heltec WiFi LoRa 32 V3

La Heltec V3 es una placa de desarrollo para comunicaciones de largo alcance. Su esquemático es más denso, pero se lee con las mismas reglas. El bloque central es el microcontrolador ESP32-S3, dibujado como un IC rectangular (U1) con sus patas numeradas y etiquetadas. Es el mismo microcontrolador que integra la radio del cyberdeck en el módulo 8. A su alrededor encontrarás bloques funcionales reconocibles:

• El chip de radio SX1262 (el transceptor LoRa, encargado de emitir y recibir la señal de radio), otro IC conectado al ESP32 por un bus SPI (un bus serie de cuatro líneas para el intercambio de datos entre chips).
• Un regulador de voltaje que baja el USB-C de 5 V o la LiPo a los 3,3 V que pide el sistema.
• Un cargador de batería para la celda de litio, con su conector.
• Condensadores de desacoplo (los 100 nF marcados como “104” que viste en componentes pasivos) repartidos junto a cada chip para estabilizar su alimentación, y resistencias pull-up (que fijan una línea en su estado lógico de reposo por defecto) en las líneas de control.

No hace falta que entiendas cada pata. Lo valioso es identificar los bloques: “esto es el cerebro, esto la radio, esto la alimentación, esto la batería”. Esa lectura por bloques es la que te permite orientarte en cualquier esquemático, por grande que sea, y saber dónde mirar cuando algo no enciende.

Cómo abordar uno nuevo

1. Localiza el IC principal: suele ser el más grande y el centro de todo.
2. Encuentra la alimentación: de dónde entra el voltaje y dónde están VCC y GND.
3. Identifica los bloques alrededor del IC siguiendo las etiquetas.
4. Sigue las señales concretas que te interesen usando sus nombres, no las líneas.

Con práctica, un esquemático deja de ser una maraña y pasa a ser un mapa.
