3.3 · Componentes activos

24 May 2026

Por:
Anton
Sección:
Módulo 3 · Electrónica fundamental
Lectura:
5 min

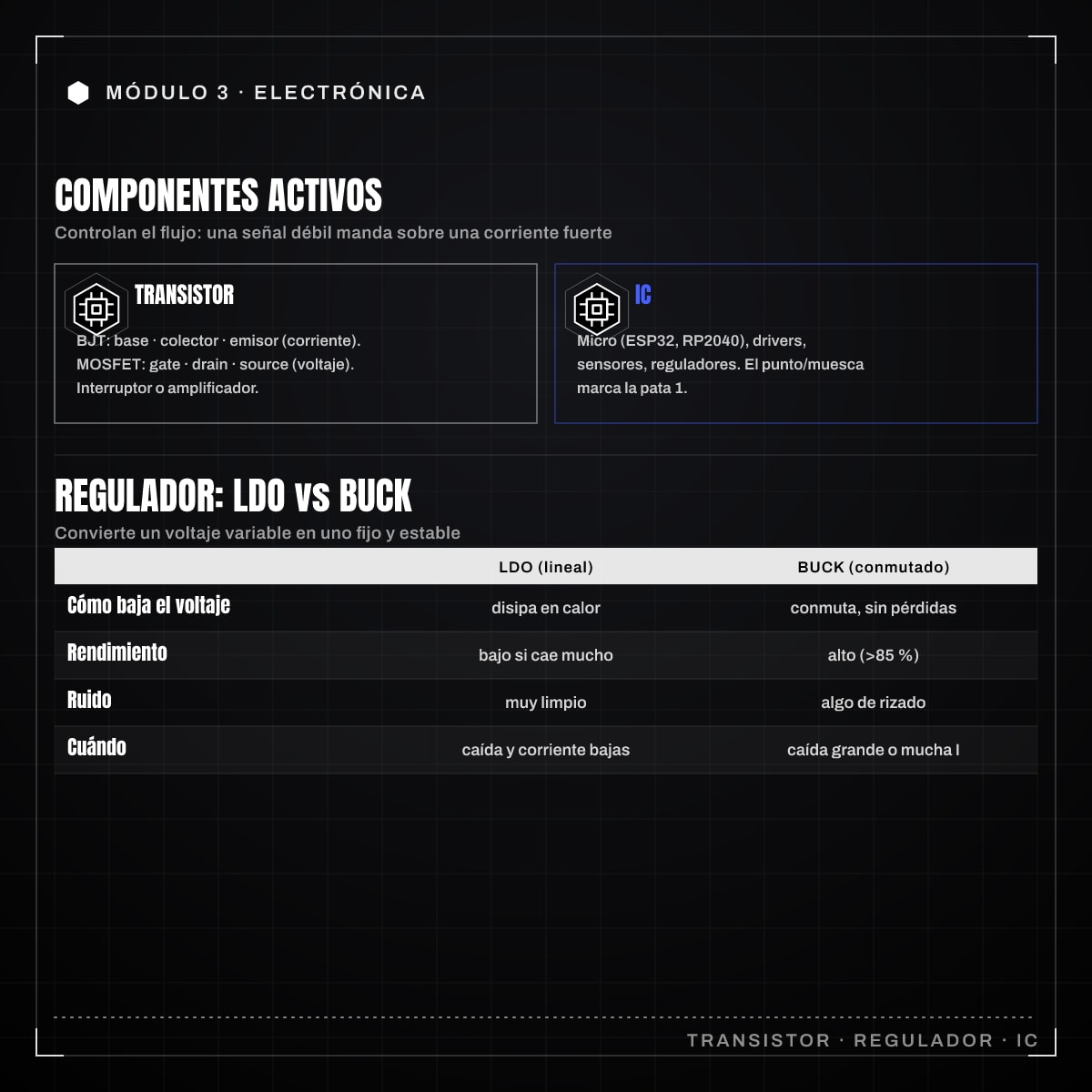

Infografía: 3.3 · Componentes activos

Componentes activos: transistores, reguladores, ICs. Concepto y reconocimiento, no diseño de circuitos

Un componente activo es el que sí controla el flujo de energía: amplifica, conmuta o regula usando la alimentación del circuito. Frente a los pasivos, que solo dejan pasar o frenan, los activos toman decisiones. Aquí no vas a aprender a diseñar circuitos con ellos. El objetivo es que los reconozcas en una placa y entiendas para qué están, porque tarde o temprano tendrás que identificar uno que se ha quemado o elegir un módulo que lo lleve dentro.

Transistores

El transistor es la pieza que cambió el mundo. Hace dos cosas: amplificar una señal pequeña o actuar como interruptor controlado por electricidad en lugar de por un dedo. En el taller maker su uso típico es el segundo: un pin del microcontrolador no puede mover por sí solo un motor, una tira de LEDs o un relé porque entrega muy poca corriente, así que ese pin gobierna un transistor y el transistor deja pasar la corriente grande.

Hay dos grandes familias que verás:

  • BJT (transistor bipolar): tiene tres patas (base, colector, emisor). Una corriente pequeña en la base controla una corriente mayor entre colector y emisor. Ejemplos clásicos: el 2N2222 (tipo NPN) y el BC547.
  • MOSFET: también tres patas (puerta, drenador, surtidor; en inglés gate, drain, source). Aquí lo que controla es el voltaje en la puerta, no la corriente, y casi no consume mientras lo hace. Por eso es el favorito para conmutar cargas con buen rendimiento. Lo verás en cualquier módulo que encienda y apague algo de potencia.

La idea que debes retener: un transistor permite que una señal débil mande sobre una corriente fuerte. Reconócelos por su encapsulado de tres patas (típicamente TO-92 en los pequeños, con cuerpo negro semicircular).

Reguladores de voltaje

Tu batería o tu fuente rara vez dan el voltaje exacto que pide cada chip. Una LiPo entrega entre 3,0 y 4,2 V, un USB da 5 V, pero muchos sensores y microcontroladores quieren 3,3 V limpios y constantes. El regulador de voltaje se encarga de eso: coge un voltaje de entrada variable y entrega uno de salida fijo y estable. Hay dos tecnologías que debes distinguir, porque la diferencia es enorme en la práctica:

LDO (regulador lineal de baja caída)Convertidor conmutado (buck)
Cómo baja el voltajeDisipa el exceso como calorConmuta a alta frecuencia, casi sin pérdidas
RendimientoBajo si la caída es grandeAlto (a menudo >85%)
Ruido eléctricoMuy limpioAlgo de rizado
ComplejidadSimple y baratoNecesita bobina y más componentes

Un LDO (regulador de baja caída, low-dropout) es sencillo y silencioso, pero todo el voltaje que “sobra” lo convierte en calor. El AMS1117-3.3, muy común, necesita unos 1,2 V de margen entre entrada y salida; alimentado desde una LiPo a 3,7 V para dar 3,3 V va sobrado y disipa poco. Pero ese mismo LDO bajando de 12 V a 3,3 V con corriente apreciable se convierte en una estufa y acaba muriendo: ahí toca un buck. La regla mental: caída pequeña y poca corriente, LDO; caída grande o mucha corriente, conmutado.

Un detalle de seguridad: si ves un regulador que quema al tocarlo, es que está disipando demasiado. No es normal, y conviene revisar entrada, salida y consumo.

Circuitos integrados (ICs)

Un circuito integrado mete miles o millones de transistores en una sola pastilla de silicio para hacer un trabajo concreto. Es la categoría más amplia de componentes activos y engloba casi toda la inteligencia de tus proyectos:

  • Microcontroladores: el cerebro programable (un ESP32, un RP2040, un ATmega328). Ejecutan tu código. El ESP32 reaparece en las placas LoRa del módulo 6 y el RP2040 en los teclados del módulo 5.
  • Drivers: chips que manejan motores, tiras de LEDs direccionables o pantallas.
  • Sensores integrados: acelerómetros, sensores de temperatura o de luz que ya entregan datos digitales.
  • Reguladores y cargadores: como el propio AMS1117 o el TP4056 que verás en el tema de baterías.

Los ICs vienen en encapsulados muy variados. Los DIP (dual in-line package), con dos hileras de patas para insertar en zócalo o atravesar la placa, son cómodos de manejar a mano. Los SMD (surface-mount device, montaje superficial) son los pequeños que van pegados sobre la placa, y dominan en cualquier producto comercial por tamaño. Casi todos llevan un punto o muesca que marca la pata 1: ese es tu punto de referencia para orientarlos bien, igual que el pinout de la datasheet manda.

Cómo reconocerlos sin diseñar

No necesitas calcular nada para empezar a entender una placa. Con mirar te basta:

  • Tres patas y cuerpo pequeño negro: probablemente un transistor o un regulador lineal (se distinguen por la serigrafía y por dónde están en el circuito).
  • Un chip rectangular con muchas patas y una serigrafía con código: un IC. Busca ese código en internet y darás con su datasheet.
  • Cerca de un conector de batería o de alimentación y con una bobina al lado: casi seguro un regulador conmutado.

A partir de aquí, cualquier módulo que compres ya trae estos componentes resueltos dentro. Tu trabajo no es diseñarlos, sino saber qué hacen para elegir bien y para diagnosticar cuando algo no enciende.
